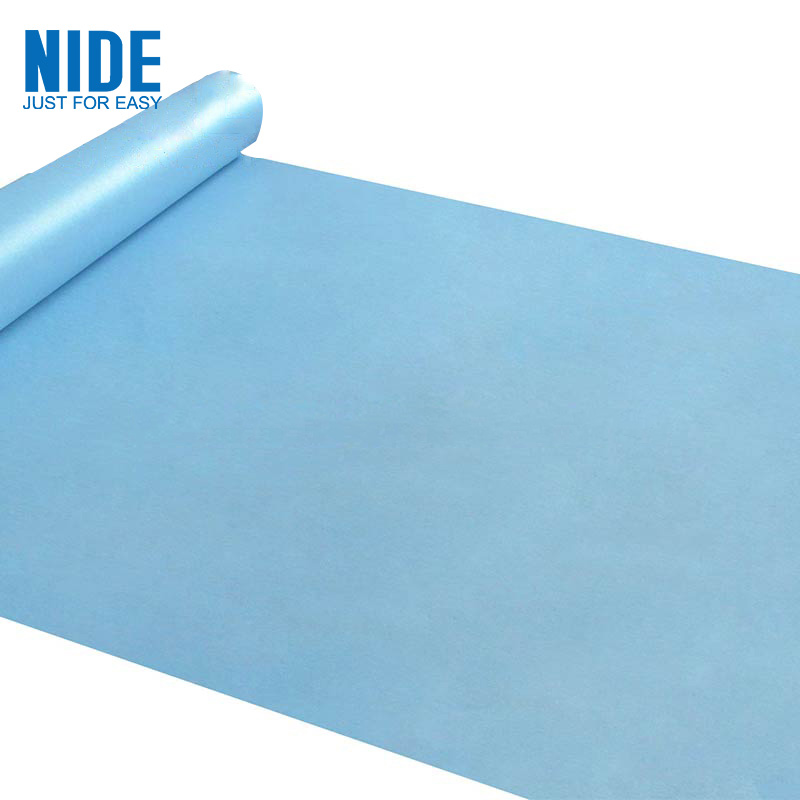

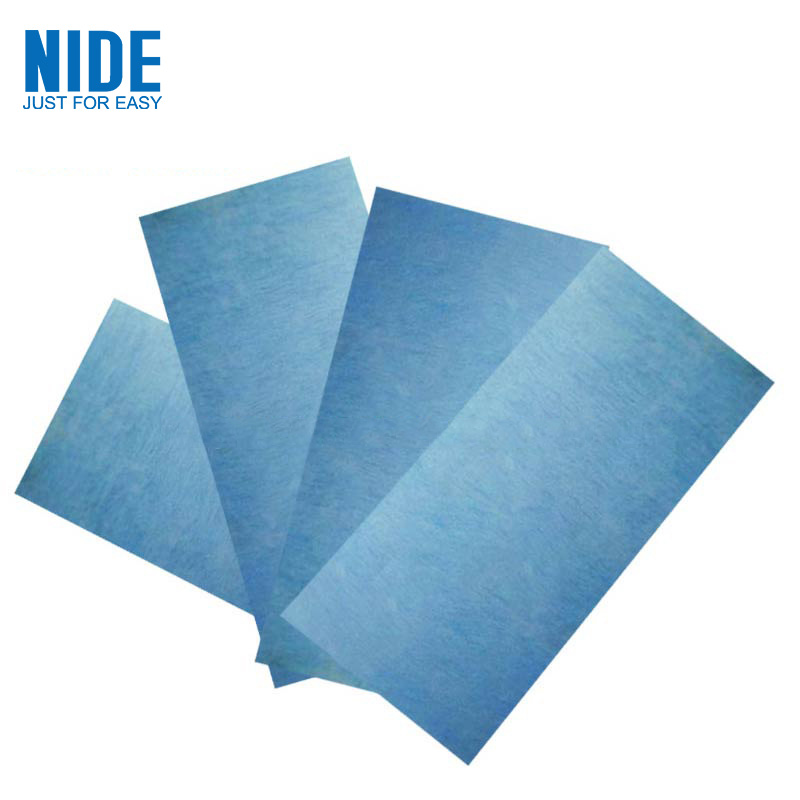

I-6641 F yeDidi ye-DMD ye-Insulation yePhepha ifilimu yombane yokugquma i-motor insulation material yimathiriyeli ehlanganisiweyo enemigangatho emithathu eyenziwe yomaleko omnye wefilimu yepolyester kunye nee-nonwovens ezimbini zombane ze-polyester fibre zaza zancamathelwa yintlaka ye-F class. Ngepropathi efanelekileyo yoomatshini kunye nepropathi yombane, ilaphu lepolyester elingalukwanga linamandla obhengezo kwaye liyakwazi ukufunxa intlaka ngexesha lokukhulelwa.
Iipropati |
Iyunithi |
Ipharamitha |
||||||||||
Ubunzima bephepha le-insulation |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Ukutenxa ukutyeba |
MM |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
±0.05 |
±0.05 |
Grammage kunye nokutenxa |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Ubunzima befilimu |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Ukutshatyalaliswa kwamandla ombane |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥15 |
≥18 |
≥20 |
≥22 |
Amandla okuqina (MD |
N/CM |
≥60 |
≥90 |
≥110 |
≥120 |
≥140 |
≥170 |
≥200 |
≥270 |
≥340 |
≥360 |
≥390 |
Amandla okuqina (TD) |
N/CM |
≥40 |
≥80 |
≥100 |
≥105 |
≥120 |
≥150 |
≥180 |
≥200 |
≥280 |
≥300 |
≥320 |
Iphepha le-6641 F leKlasi ye-DMD ye-Insulation isetyenziswa ngokubanzi kwi-Motor Insulation slot, isigaba kunye ne-liner insulating ye-motor,Interlayer insulation in the transformer. Ikwasetyenziswa ngokubanzi kumatshini wokufaka ikhoyili ozenzekelayo wokufaka i-wedge.
Iphepha le-6641 F leKlasi ye-DMD ye-Insulation ye-Motor Insulation
Kuya kuba ngcono ukuba umthengi unokusithumela umzobo oneenkcukacha ezibandakanya ulwazi olungezantsi.
1. Uhlobo lwe-insulation material: iphepha lokugquma, i-wedge, (kubandakanywa i-DMD, i-DM, ifilimu yepolyester, i-PMP, i-PET, i-Red Vulcanized Fiber)
2. Ubungakanani bezinto zokugquma: ububanzi, ubukhulu, ukunyamezela.
3. Iklasi ye-thermal ye-Insulation imathiriyeli: Iklasi F, i-Class E, i-Class B, i-Class H
4. Ukusetyenziswa kwemathiriyeli ye-insulation
5. Ubungakanani obufunekayo: ngokuqhelekileyo ubunzima bayo
6. Enye imfuneko yobugcisa.
